如何拯救离析的混凝土？
2016/8/29 10:00:32
配制流态混凝土时，如果混凝土黏聚性和保水性差，各材料组成的均匀性和稳定性的平衡状态将被打破，混凝土各组分在自身重力作用和其它外力作用下产生分离，拌合水会从混凝土中析出，表现为泌水，整体混凝土状态为离析态。
原因及对策分析
原因一：砂率偏低或砂子中细颗粒含量少，会使混凝土保水性低，砂子含泥量高，易产生浆体沉降，即“扒底”。对策：提高砂率，降低砂中含泥量，能保证混凝土的工作性和强度。
原因二：胶凝材料总量少，浆体体积小于300L/m3。
对策：掺加粉煤灰，特别是配制低强度等级的大流动性混凝土，粉煤灰掺量应适当提高，从而提高其保水性。
原因三：石子级配差或为单一粒径的石子。
对策：调整石子级配，单一粒径的石子应提高砂率。
原因四：用水量大，使混凝土拌合物粘聚性降低。
对策：提高外加剂减水率或增加外加剂掺量，减少用水量。
原因五：外加剂掺量过大，且外加剂含有泌水的成分。
对策：减少外加剂或在外加剂中增加增稠组分和引气组分，提高混凝土的粘聚性，防止泌水和离析。
原因六：由于储存时间过长，水泥中熟料部分已水化，使得水泥保水性差。
对策：外加剂中复合增稠组分和早强组分。
原因七：使用矿渣粉或矿渣硅酸盐水泥，本身保水性不好，易泌水、离析。
对策：提高水泥用量或粉煤灰用量，减少矿渣粉用量，或更换水泥品种。
VIVID-200（WRA）泌水抑制剂

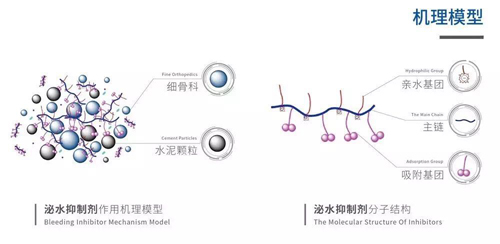

VIVID-200（WRA），特殊流变调节功能聚合物，有效锁水，降低混凝土对水敏感度，提高混凝土的抗离析、抗泌水性，在混凝土中起到保水、增粘双重效果，用于改善混凝土和易性和工作性保持能力。
少量泌水在工程中是允许的，而且对防止产生混凝土表面裂缝有利。但通常，泌水是离析的前奏，离析状态的混凝土施工性差，泵送时会带来堵管的风险，脱模后的混凝土外观容易出现水纹、露砂等问题。
VIVID-200（WRA）和聚羧酸减水剂完全互溶，而传统增粘剂的溶解度性很差
VIVID-200（WRA）可以后掺在已离析泌水混凝土中，也可加入减水剂配方中以降低混凝土对水敏感度
VIVID-200（WRA）不会像传统增粘剂引起含气量增大、强度降低的问题

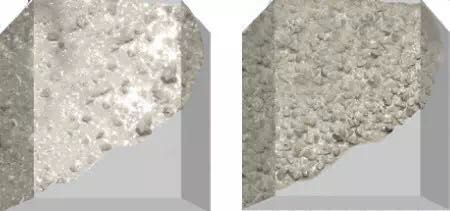

泌水的混凝土 （左）
加入泌水抑制剂改善的混凝土（右）
离析混凝土的大救星
